系統運行注意事項以及工作流程規范

一、開機前準備：

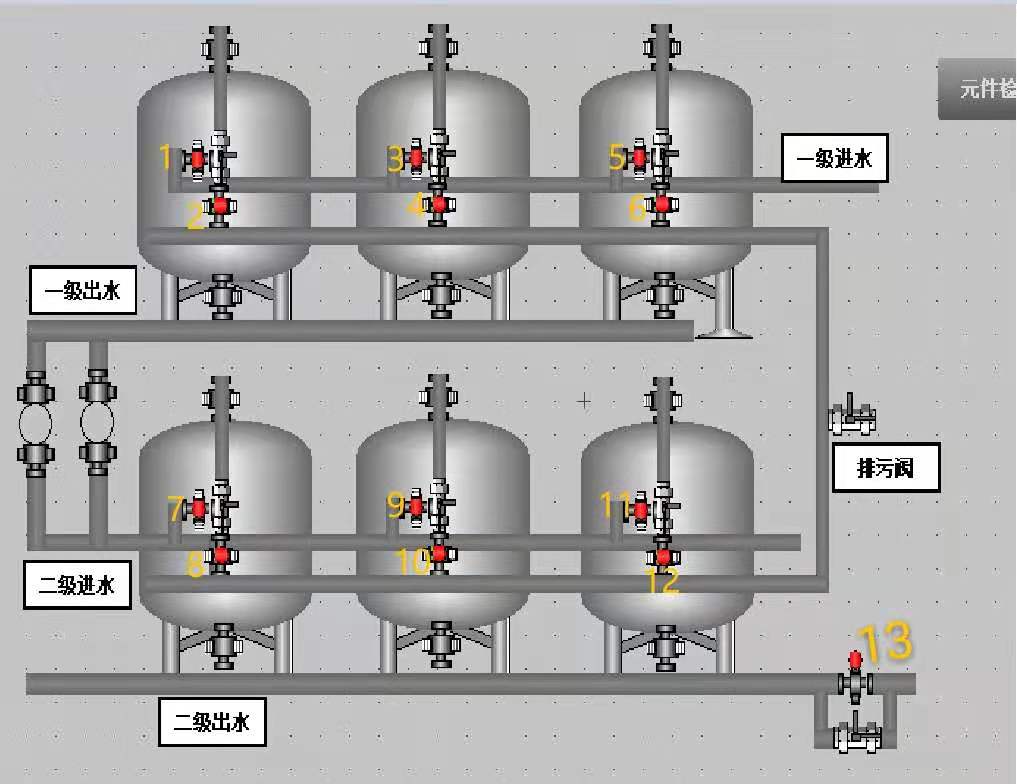

1、檢查1.2.3.4.5.6.7.8.9.10.11.12.13號閥門安裝位置是否正確，如下圖：

2、檢查1.2.3.4.5.6.7.8.9.10.11.12.13號閥門控制線是否連接正確。（備注：PLC控制箱中有電動蝶閥接線圖以及接線方法）

3、檢查供水泵以及二級增壓泵正反轉是否正確。

4、檢查PLC控制柜手動控制旋鈕受否處于空擋位置（自動控制時必須把手動旋鈕擰到中間空檔位置）

二、開機運行操作步驟

1、 啟動原水泵前，首先要給PLC控制柜供電，活性炭過濾器設置好間隔時間與反洗時間后點擊運行。點擊運行后閥門動作呈以下狀態：1開，2關，3開，4關，5開，6關，7開，8關，9開，10關，11開，12關，13開。（備注：此狀態為閥門正常運行狀態）

2、 檢查以上閥門動作為運行動作無誤后，才可以把原水泵打開，對一級過濾器進行供水操作，當一級過濾器的出水主管道滿管后，間隔5-15分鐘再把二級增壓泵打開。則可以達到整體運行狀態。（備注：正常運行后，過濾機組第一次運行處于濾料清洗狀態，出水與反洗出水比較渾濁屬于正常，需要進行三到五天的運行清洗期，出水水質會越來越清澈）

三、運行注意事項（重點）

運行前注意事項：1、系統運行前，首先把控制柜上的手動控制旋鈕擰到空擋位置，然后給PLC控制柜供電后才可以開啟原水泵。（防止自動控制與手動控制發生執行沖突，防止閥門沒開啟，出現憋泵的狀態）

運行中注意事項：

1、PLC系統自動運行中，當?shù)竭_預設時間后閥門會自動切換，此時禁止手動按鈕進行操作。（指閥門自動切換時禁止手動控制閥門）防止供給閥門的信號與手動控制供給的信號發起沖突。

2、開機時，第一組過濾器出水主管滿管后才可以開啟二級增壓泵。防止二級增壓泵缺水空轉。

四、系統運行流程規范

全自動運行，六組過濾器無限循-閥門反洗-閥門正常運行復位動作如下：

1、開啟原水泵前，給PLC控制柜供電后，所有閥門進入以下運行狀態

1開，2關，3開，4關，5開，6關，7開，8關，9開，10關，11開，12關，13開

在以上運行狀態下，隔1個小時后 1關，2開，13關（則為：一號過濾進入反洗狀態）；隔15分鐘后1開.2關.13開（則為：一號過濾器復位到正常過濾狀態）。

然后再隔1個小時后 3關，4開，13關（則為：二號過濾器進入反洗狀態）；隔15分鐘后3開.4關.13開（則為：二號過濾器復位到正常運行過濾狀態）。

然后再隔1個小時后 5關，6開，13關（則為；三號過濾器進入反洗狀態）；隔15分鐘后5開.6關.13開（則為：三號過濾器復位到運行過濾狀態）。

然后再隔1個小時后 7關，8開，13關（則為：四號過濾器進入反洗狀態）；隔15分鐘后7開.8關.13開（則為：四號過濾器復位到正常過濾狀態）。

然后再隔1個小時后 9關，10開，13關（則為：五號過濾器進入反洗狀態）；隔15分鐘后9開.10關.13開（則為：五號過濾器復位到正常過濾狀態）。

然后再隔1個小時后 11關，12開，13關（則為：六號過濾器進入反洗狀態）；隔15分鐘后11開.12關.13開（則為：六號過濾器復位到正常過濾狀態）。

以上為六組過濾器，PLC全自動控制無限循環，反洗以及正常運行復位動作流程。

手動控制閥門反洗以及正常運行如下：

1，

按啟動運行后所有閥門進入以下運行狀態

1開，2關，3開，4關，5開，6關，7開，8關，9開，10關，11開，12關，13開（此閥門狀態為六組過濾器運行狀態）

2，

在以上運行狀態下，按鈕轉到左面檔1： 1關，2開，13關（則為：一號過濾器進行手動反洗操作）；

按鈕轉到右面檔2：1開.2關.13開（則為：一號過濾器手動恢復正常運行操作）。

按鈕二轉到左面檔1：3關，4開，13關（則為：二號過濾器進行手動反洗操作）；

按鈕二轉到右面檔2：3開.4關.13開（則為：二號過濾器進行手動恢復正常運行操作）。

按鈕三轉到左面檔1：5關，6開，13關（則為：三號過濾器進行手動反洗操作）；

按鈕三轉到右面檔2：5開.6關.13開（則為：三號過濾器進行手動恢復正常運行操作）。

按鈕四轉到左面檔1： 7關，8開，13關（則為：四號過濾器進行手動反洗操作）；按鈕四轉到右面檔2：7開.8關.13開（則為：四號過濾器進行手動恢復正常運行操作）。

按鈕五轉到左面檔1： 9關，10開，13關（則為：五號過濾器進行手動反洗操作）；按鈕五轉到右面檔2：9開.10關.13開（則為：五號過濾器進行手動恢復正常運行操作）。

按鈕六轉到左面檔1： 11關，12開，13關（則為：六號過濾器進行手動反洗操作）；按鈕六轉到右面檔2：11開.12關.13開（則為：六號過濾器進行手動恢復正常運行操作）。

五、維護與保養

定期檢查過濾器管路以及閥門是否有滲水的情況。

定期檢查閥門受否關到位，開到位。

定期檢查過濾器，反洗時與正常運行時的閥門動作是否正確。

過濾器機組，長期不運行時，防止過濾罐內濾料板結。

過濾器內的濾料磨損到一定程度，或濾層低于1.2米時，及時補充濾料。

定期對六組過濾器進行一次大流量的反沖洗，防止罐體內的濾料板結。

定期檢查管路止回閥是否復位，是否卡住。

定期檢查水泵工作狀態。

定期查看PLC控制柜運行狀態。（不要處于潮濕環境）  工泉公司活性炭過濾器運行注意事項以及工作流@程版權所有謝絕轉載
